應用領域

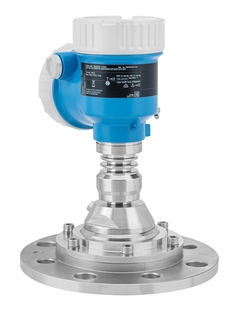

Micropilot FMR67B是新一代80 GHz雷達物位計的家族成員。在苛刻固體測量中連續進行非接觸式料位測量，甚至是在高溫工況下。內置操作向?qū)?，引?dǎo)用戶輕松執行儀表的調試、功能安全及驗證測試操作，操作非常便捷。小信號波束角，特別適合安裝在狹窄料倉中的測量。采用Heartbeat Technology心跳技術，支持儀表在線自校驗和自監測，及時識別異常工況，提升了過程安全性，提高了生產效率。

Micropilot FMR67B適用于自由空間的料位測量，最大量程為125米，對于有內部存在干擾裝置的罐體有優秀的波束聚集效果。

• 過程連接：法蘭

• 過程溫度：–40...+450°C (-40...+842° F)

• 過程壓力：–1...+160 bar (-14.5...+2320.6 psi)

• 最大量程：125 m (1410 ft)

• 測量精度：±3 mm (0.12 in)

• W波段：80 GHz工作頻率

• 通過國際防爆認證、SIL認證，以及5點或10點工廠標定

優勢

• 人機界面直觀明了，提供引導式儀表調試和驗證向?qū)?，操作簡?/p>

• 采用Heartbeat Technology心跳技術，支持儀表在線自監測、自校驗和自診斷，提高生產力

• 安全設計理念，遵循IEC 61508標準研發

• 儀表采用數字通信，輕松集成至資產管理系統中

• 小信號波束角，智能信號評估功能，即使罐體內部存在干擾裝置也能可靠測量

• 測量原理

  固體物位雷達

•


• 特點/應用

  Reliable, non-contact level measurement for high silos,
  bunkers or stockpiles, especially with many installations,
  long measuring ranges and heavy buildup

•


• 特點

  Heartbeat Verification + Monitoring, SIL 2/3 according to IEC 61508,
  Bluetooth? commissioning, operation and maintenance with
  SmartBlue App, HistoROM, RFID TAG for easy identification
  Very narrow beam angle, Purge air connection, Alignment device

•


• 電源/通信

  2-wire (HART/ PROFIBUS PA)
  PROFINET with Ethernet-APL
  Bluetooth? wireless technology

•


• 頻率

  W-Band (~80 GHz)

•


• 天線

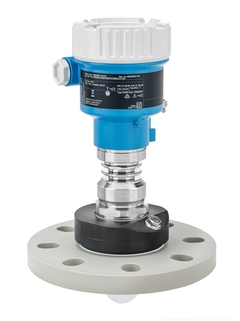

  2" / 50mm drip-off, PTFE

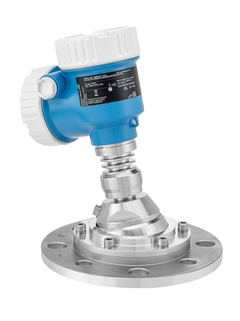

  3" / 80mm flush, PTFE

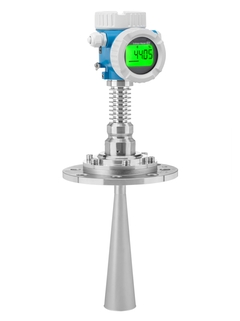

  2.6" / 65mm horn antenna, 316L

•


• 測量精度

  ±3 mm (0.12 in)

•


• 環境溫度

  -40 … +85 °C (-40 … +185 °F)

•


• 過程溫度

  -40 … +450 °C (-40 … +842 °F)

•


• 過程壓力（絕壓）/最大過壓限定值

  Vacuum...160 bar (2320 psi)

•


• 主要接液部件

  Horn antenna: 316L / 1.4404, Al2O3 (ceramic),
  graphite Flush / Drip-off antenna: PTFE

•


• 過程連接

  Flange:
  Standard or UNI DN80...DN250

•


• 最大測量距離

  125 m (410 ft)

•


• 通信

  4...20 mA HART
  Additional analog or switch output
  PROFIBUS PA
  PROFINET with Ethernet-APL
  Bluetooth? wireless
  technology and app (optional)

•


• 證書和認證

  IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex, KC Ex,
  INMETRO Ex, NEPSI Ex, UK Ex

•


• 安全認證

  SIL2, SIL3

•


• 設計認證

  Acceptance test certificate 3.1, EN10204;
  NACE MR0175 / ISO 15156;
  Declaration of Conformity ASME B31.3;
  CRN approval

•


• 衛生型認證

  EU Food Contact Material (EC) 1935/2004
  US Food Contact Material FDA CFR 21

•


• 船級認證

  ABS, LR, BV, RINA, DNV

• 選項

  Display, Customized settings,
  App 'SmartBlue' for commissioning and operation via Bluetooth
  Heartbeat for batch detection; Gas-tight implementation;
  Overvoltage protection; PWIS free
